25000-30000 $

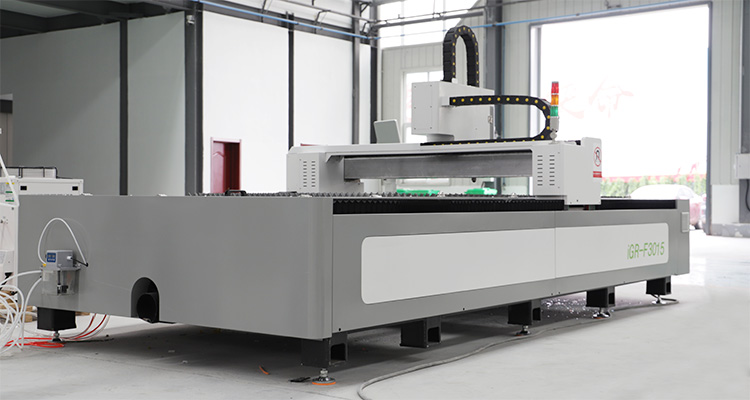

Descrizione laser in fibra piatta:
Il laser a fibra a letto piatto è un taglia laser ad entry -livello ideale tra le taglieri laser in fibra. Questa macchina da taglio laser in fibra non richiede costi di acquisto elevati o costi di formazione.
Parametri del taglio laser in fibra:
| Modello | igr-ft 3015 | |
| Area di lavoro/ lunghezza del tubo | 3000*1500mm/ 6000mm | |
| X Asse Scate | 1500 mm | |
| Scata dell'asse y | 3000 mm | |
| Scata dell'asse z | 300 mm | |
| Diametro del tubo | 20-220 mm | |
| Precisione | Posizionamento dell'asse x, y precisione | 0,05 mm |
| Riposizionamento dell'asse x, y precisione | 0,03 mm | |
| Velocità | W Axis Ruotare l'angolo | N*360 |
| W Asse Max. Velocità di valutazione | 80 giri / min | |
| Asse x, y max. in esecuzione velocità | 150 m/min | |
| U Asse max. velocità di posizionamento | 800 mm/s | |
| Asse x, y max. accelerato velocità | 1,5 g | |
| Alimentazione elettrica | Fase | 3 |
| Voltaggio nominale | 380 V. | |
| Frequenza | 50/60Hz | |
| Grado di protezione | IP65 | |
| Corpo macchina | Max. Caricamento di lavoro | 1000 kg |
| Peso corporeo | 2600 kg | |
| Dimensione (l*w*h) | 8060*3000*1965mm | |
| Laser potenza | 500W/ 750W/ 1000W/ 1500W/ 2000W/ 3000W/ 4000W/ 5000W/ 6000W/ 8000W/ 10000W/ 12000W | |
| Tavolo da lavoro opzionale | 4000*1500mm/ 4000*2000mm/ 6000*2000mm/ 6000*2500mm | |
| Tubo Lunghezza opzionale | 3000 mm/ 9000 mm | |
Vantaggi della macchina per taglio laser a fibra piatta:
Il sistema di lubrificazione automatica fornisce una quantità fissa di olio lubrificante per l'attrezzatura per garantire il funzionamento ad alta velocità del taglierina laser a piano piatto, con anomale allarme e funzioni di allarme a livello di liquido. Il sistema migliora notevolmente l'accuratezza del taglio e estende efficacemente la durata del meccanismo di trasmissione.
Protezione da viaggio intelligente, monitoraggio automatico della gamma operativa di componenti, installazione di molle limite standard di macchine utensili internazionali, la testa di taglio laser è la funzione di regolazione dell'altezza del condensatore integrato, l'arresto delle collisioni, migliorare le attrezzature e la protezione della sicurezza della vita, ridurre l'incidenza degli incidenti , Migliora l'efficienza di taglio.
Funzione di allarme automatico per lo stato di lavoro anormale delle attrezzature e spingerlo all'interfaccia operativa attraverso il centro di controllo, migliorare l'efficienza della macchina per taglio laser piatto a risoluzione anormale dei problemi, ridurre i potenziali pericoli per la sicurezza e ridurre i costi di manutenzione.
Configurazione del taglio laser a fibra piatta:
Letto di saldatura pesante
Il letto di saldatura a tubo quadrato è saldato con uno spesso tubo rettangolare con un diametro di 200*200 mm. Il peso del letto può raggiungere 1T. Il corpo del letto è ricotto e macinato da un grande cavalletto per perforare accuratamente tutte le fori di base di installazione contemporaneamente.
Maggiore resistenza alla trazione e stabilità dimensionale. Migliorare efficacemente l'accuratezza del letto, ridurre l'errore di elaborazione del pezzo. Aumentare la resistenza e la stabilità della guida guida.
Riduce la perdita dell'attrezzatura quando viene utilizzata. Mantiene la precisione del cutter laser a basso costo per lungo tempo e non si deforma per 20 anni. Il cutter laser a prezzi accessibili ha una buona stabilità e riduce gli errori di elaborazione causati dalla vibrazione del letto.
Altri fornitori: letto di saldatura a piastre, scarsa stabilità generale e bassa precisione.

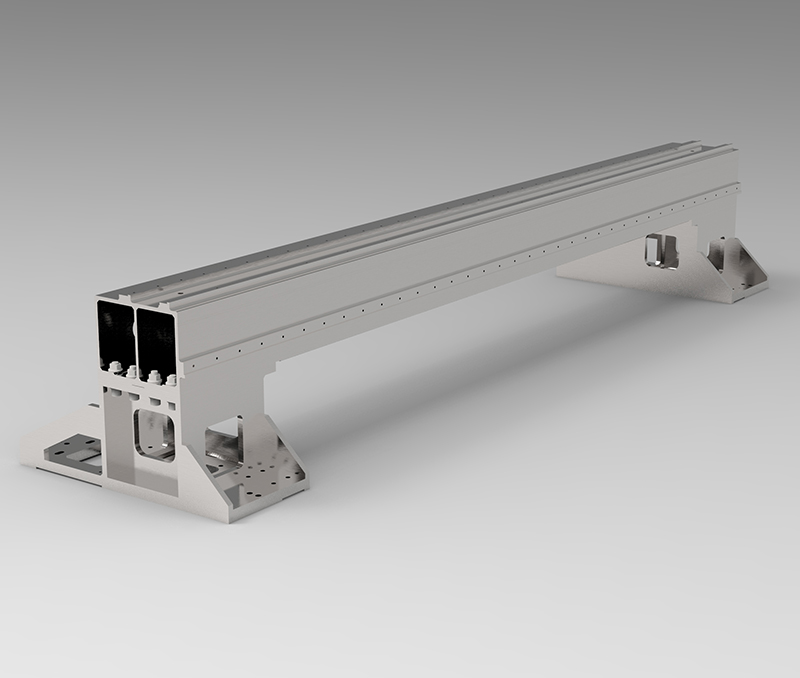

Raggio di estrusione in alluminio aerospaziale
★ Alta precisione. Dopo l'invecchiamento manuale, il trattamento della soluzione e la finitura, il raggio ha una buona integrità, rigidità, tenacità e duttilità.
★ Velocità veloce. La lega di alluminio ha le caratteristiche di peso leggero e forte rigidità, che favorisce il movimento ad alta velocità durante la lavorazione e un'elevata flessibilità è favorevole al taglio ad alta velocità di varie grafiche sulla base di alta precisione.
★ Alta efficienza. Il raggio di peso più leggero può garantire il rapido funzionamento della macchina da taglio laser a piattaforma, migliorare l'efficienza di elaborazione e allo stesso tempo garantire la qualità di elaborazione.
Non solo è possibile garantire il funzionamento ad alta velocità della macchina da taglio laser, ma anche l'accuratezza e l'efficienza dell'elaborazione del taglio laser.
Migliorare efficacemente la durata e l'accuratezza del taglierine laser a basso costo, ridurre i costi di tempo e ridurre la perdita di tempo. E dopo aver usato lo stesso limite di tempo, il raggio di alluminio può garantire l'accuratezza del taglio nella massima misura e allo stesso tempo può alleviare l'energia cinetica della testa laser durante il movimento ad alta velocità.

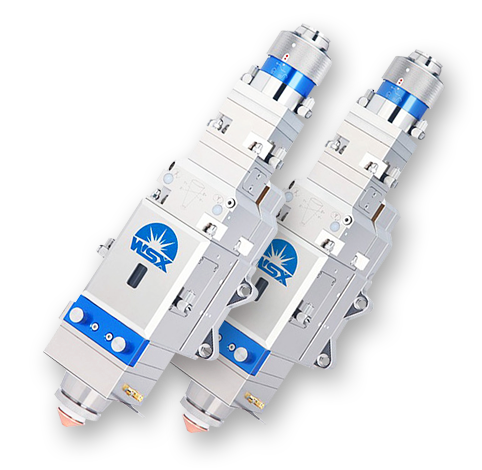

Testa di taglio laser a fuoco automatico
La testa laser ha un'unità di trasmissione del motore incorporata e l'obiettivo di messa a fuoco è guidata da un meccanismo lineare per cambiare automaticamente la posizione entro 20 mm. L'utente può impostare la messa a fuoco continua attraverso il programma per completare la rapida perforazione di piastre spesse e il taglio automatico di piastre di diversi spessori e materiali. Il gruppo di obiettivi composti dotato di D28 integra il raggio di luce e ottimizza il design ottico e raffreddato ad acqua in modo che la testa laser possa funzionare stabilmente a lungo.
☑ Configurazione ottica ottimizzata e progettazione flusso d'aria regolare ed efficiente per migliorare l'effetto di taglio;
☑ intervallo di messa a fuoco automatico +10 ~ -10mm, precisione di regolazione 0,01 mm, velocità di regolazione 100 mmms;
☑ Progettazione di protezione della polvere per la protezione della protezione da collimazione, proteggere efficacemente i componenti ottici interni;
☑ estendere la distanza tra l'obiettivo di protezione e l'ugello per aumentare la vita della lente;
☑ Il supporto di lenti di tipo cassetto viene adottato per rendere la sostituzione dell'obiettivo di protezione veloce e semplice;
☑ Il connettore QBH non è limitato, può essere dotato di vari laser con connettore QBH.
L'autofocus risparmia il tempo di focalizzazione e migliora l'efficienza del lavoro di 10 volte.
Estendi la durata di servizio, ottimizzando la progettazione strutturale della testa di taglio, estende la sua durata di servizio.

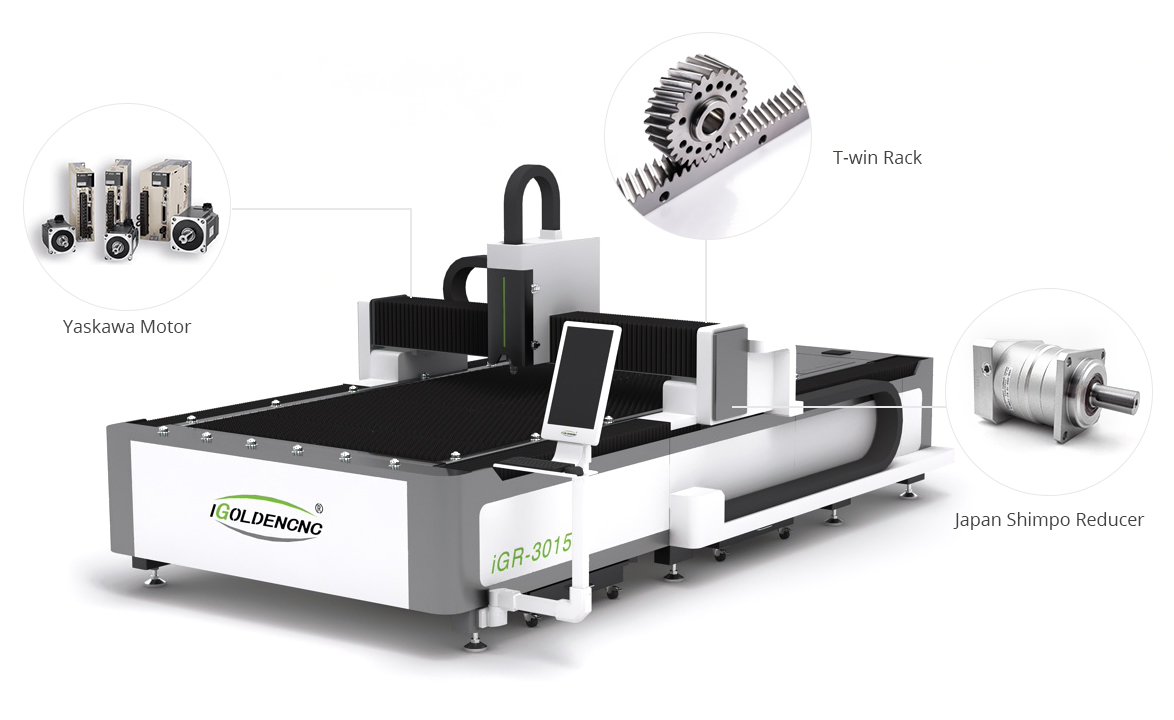

Sistema di trasmissione ad alta precisione
Taiwan T-Win Double Drive Rack Guide, Giappone Panasonic Drive Motor, Giappone Shimpo Reduttore
L'accuratezza del posizionamento del taglierina laser a prezzi accessibili è di 0,02 mm e la precisione di posizionamento ripetuta è di 0,02 mm.

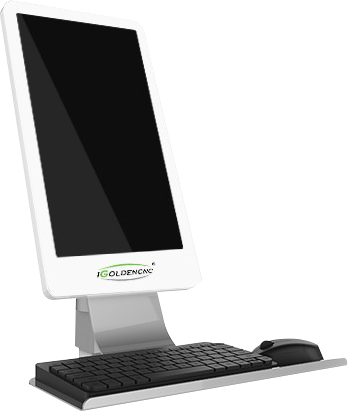

Design dello schermo del display LCD verticale
Il display dello schermo verticale da 21,5 "è diverso dal tradizionale display dello schermo orizzontale. La velocità di risposta raggiunge 8 ms, la risoluzione raggiunge 1080p, il rapporto dello schermo è ottimizzato a 16: 9, il consumo di energia è basso e l'interfaccia del software di controllo e le abitudini di navigazione umana sono meglio adattate. Inoltre, ha un livello di luminosità elevata e una bassa riflettanza e il robusto pannello di vetro ha robustezza e durata.

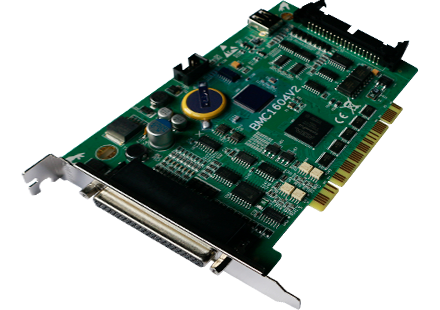

Sistema di controllo ad anello aperto intelligente
Il sistema di taglio laser CYPCUT è un sistema di controllo ad anello aperto a pieno titolo lanciato specificamente per l'industria di elaborazione della lamiera.
✪ Supporto AI, DXF, PLT, Gerber, LXD e altri formati di dati grafici e accettano codici G standard internazionali.
✪ Quando si aprono e importano file esterni, l'ottimizzazione viene eseguita automaticamente.
✪ Funzioni di sequenza di layout automatico e manuale flessibili e diverse, sono disponibili una varietà di metodi di array.
✪ La potente funzione della libreria dei materiali consente di risparmiare tutti i parametri di processo per lo stesso materiale da utilizzare.
✪ Elaborazione della memoria del punto di interruzione e posizionamento di qualsiasi funzione punto.
✪ Metodi di taglio a altezza fissa, seguito fuori bordo e più metodi di ricerca dei bordi.
✪ Supportare il controllo remoto del sistema tramite scatola portatile wireless ed Ethernet.
✪ Un clic per impostare il percorso di taglio del volo.
✪ È facile da installare, facile da debug, eccellente nelle prestazioni e completa nel piano. È il sistema di controllo del taglio laser in fibra con la più alta quota di mercato al momento.
OPZIONALE

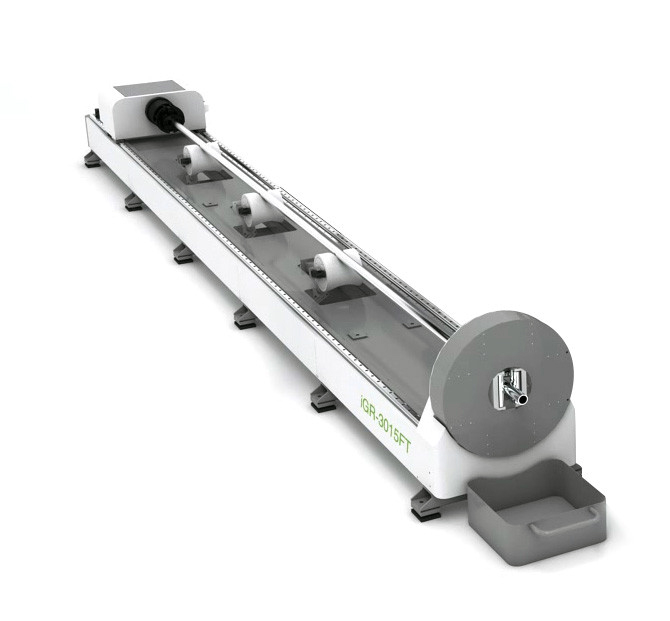

Asse di rotazione laterale
La lunghezza standard è di 3000 mm/ 6000 mm/ 9000 m di dispositivo di rotazione laterale, che può elaborare tubi quadrati, tubi rotondi, tubo ovale, tubo rettangolare, tubo irregolare e altro tubo metallico.
★ Progettazione di morsetti: il design del morsetto elettrico viene utilizzato su entrambi i lati, che può regolare automaticamente il centro. L'intervallo regolabile della diagonale è di 20-220 mm.
★ Installazione di supporto automatico: adotta la progettazione di staffe del tubo intelligente, che può risolvere il problema della deformazione durante il processo di taglio dei tubi lunghi.
Può elaborare sia le piastre metalliche che i tubi metallici, un taglierina laser a prezzi accessibili Per due scopi, risparmiare spazio e costi e miglioramento dell'efficienza della produzione.
OPZIONALE

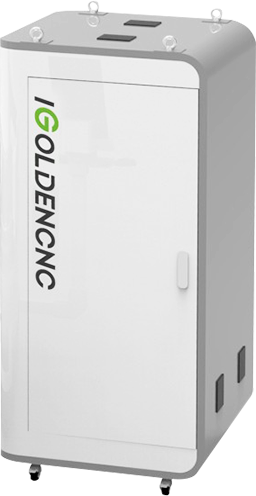

Cabinet di controllo indipendente per pavimenti
Dustproof Tutti i componenti elettrici e le sorgenti laser sono integrati in un mobile di controllo separato e hanno un design a prova di polvere per prolungare la durata dei componenti elettrici. L'armadio di controllo del termostato automatico è dotato di aria condizionata per ottenere una temperatura costante automatica. Ciò può impedire a temperature estive danni eccessivi ai componenti.
☑ Assemblaggio di dispositivi elettrici più professionali, forte separazione dell'elettricità e debole separazione dell'elettricità.
☑ Interferenza antistatica più semplice della polvere, buona dissipazione del calore, facile da mantenere.
☑ Più conveniente e facile da rilevare guasti e manutenzione del circuito.
☑ più sicuro e indipendente dalle attrezzature a macchina, riduci l'interferenza del funzionamento dell'attrezzatura.
Applicazione della macchina da taglio laser piatto:

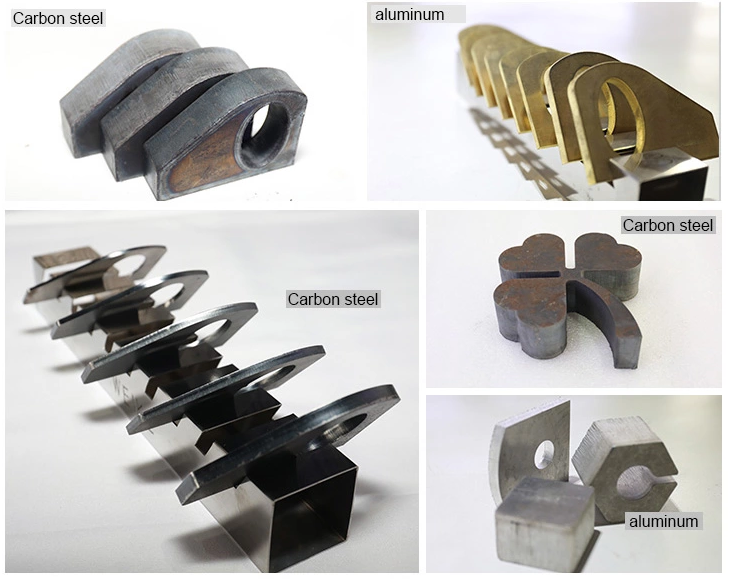

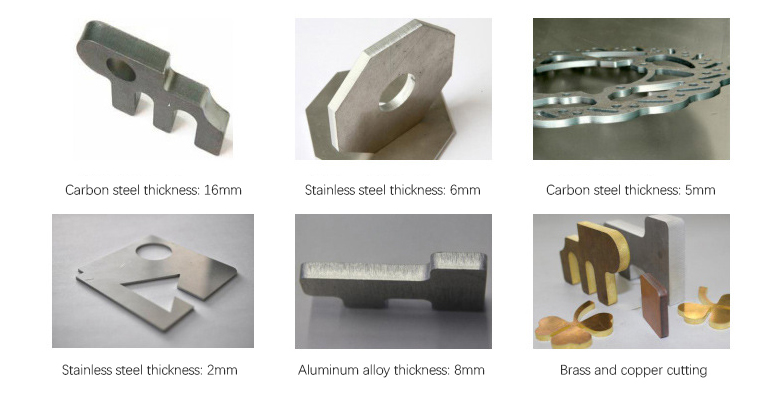

Materiali di applicazione:
La macchina da taglio a letto piatto è adatta per il taglio del metallo come lamiera in acciaio inossidabile, piastra in acciaio dolce,
Telaio in acciaio al carbonio, piastra in acciaio in lega, lamiera in acciaio a molla, piastra di ferro, ferro zincato, lamiera zincata, piastra di alluminio, lamiera di rame, lamiera di ottone, piastra di bronzo, piastra d'oro, piastra d'argento, piastra in titanio, tela di metallo, se dotato di Asse rotante, piastra metallica, tutto ok.
Industrie applicative:
Le macchine da taglio laser in fibra CNC sono ampiamente utilizzate in cartelloni produttivi, cartelli, pubblicità, segnaletica, lettere in metallo, lettere a LED, articoli da cucina, lettere pubblicitarie, elaborazione in lamiera, componenti e parti dei metalli, ironware, telaio, rack e mobili, melanza , Metal Art Ware, taglio del pannello dell'ascensore, hardware, parti automatiche, telaio degli occhiali, parti elettroniche, targhette, ecc.
