igwl-Aw Serie La saldatura a laser robot è composta da una testa laser a fibra dedicata, un sistema di localizzazione delle capacità ad alta precisione, un laser in fibra e un sistema di robot industriali. È un'attrezzatura avanzata per la saldatura flessibile di fogli metallici di diversi spessori da più angoli e direzioni multiple.
igwl-aw
iGOLDENLASER
$ 10000-15000
video

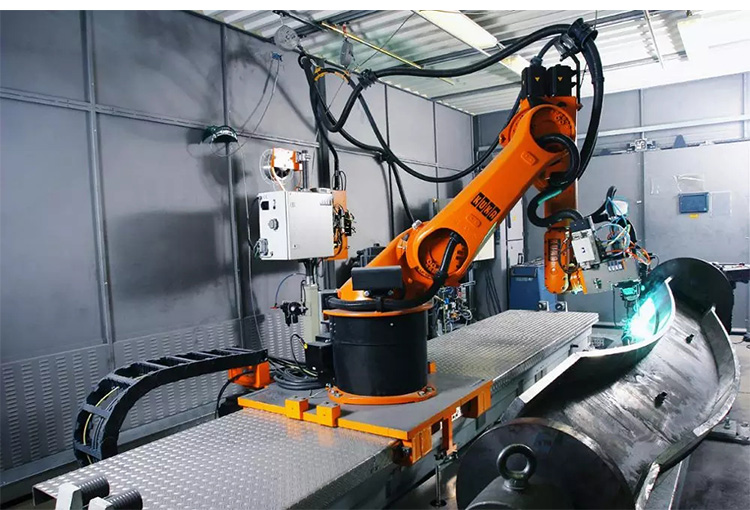

Descrizione per saldatura robotica:
È ampiamente utilizzato nella lavorazione dei metalli, nella produzione di macchinari e nella produzione di ricambi auto che hanno requisiti di elaborazione per i pezzi tridimensionali.

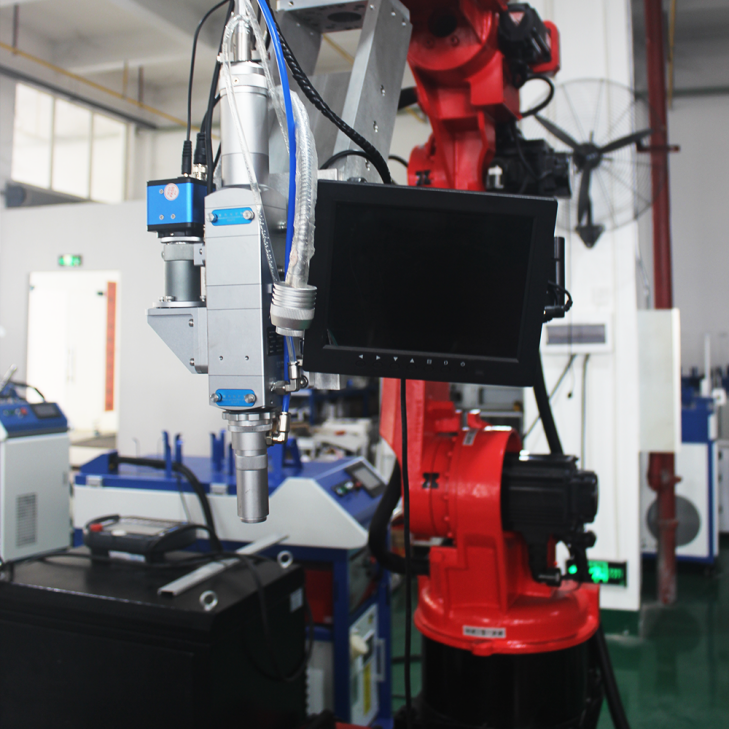

Robot di saldatura laser industriale 3D igwl-Aw Serie
La saldatura a laser robot è composta da una testa laser a fibra dedicata, un sistema di localizzazione delle capacità ad alta precisione, un laser in fibra e un sistema di robot industriali. È un'attrezzatura avanzata per la saldatura flessibile di fogli metallici di diversi spessori da più angoli e direzioni multiple.
È ampiamente utilizzato nella lavorazione dei metalli, nella produzione di macchinari e nella produzione di ricambi auto che hanno requisiti di elaborazione per i pezzi tridimensionali.
Parametri robot di saldatura a travi laser a fibra 3D:
Modello | IGWL-RW- 1500 | IGWL-RW- 2000 | IGWL-RW- 3000 | |
Potere laser | 1500 W. | 2000 W. | 3000W | |
Lunghezza d'onda laser | 1080 ± 10nm | |||
Robot | FANUC-robot di saldatura dell'asse Six | |||
Carico massimo sul polso | 12 kg | |||
Riposizionando precisione | ± 0,03 mm | |||

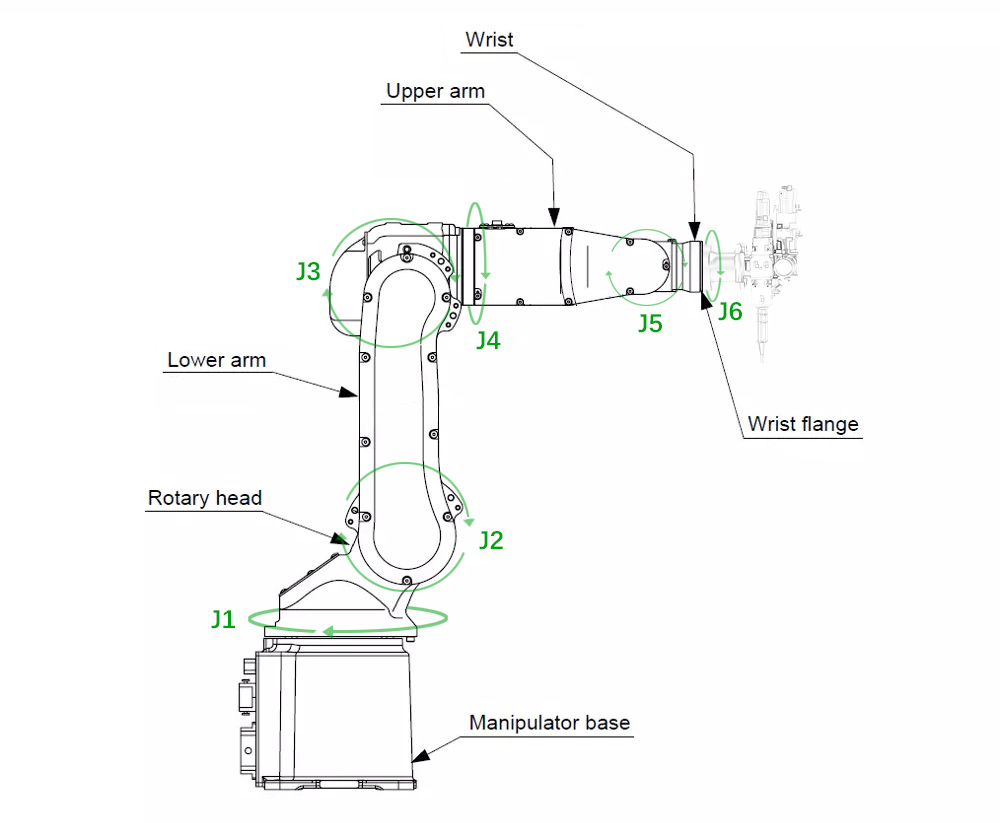

Gamma di movimento |
Avambraccio | J1 | 340º/370º | |
J2 | 235º | |||
J3 | 455º | |||
Braccio superiore | J4 | 380º | ||
J5 | 380º | |||
J6 | 900º | |||
massima velocità |
Avambraccio | J1 | 260º/s | |
J2 | 240º/s | |||
J3 | 260º/s | |||
Braccio superiore | J4 | 430º/s | ||
J5 | 450º/s | |||
J6 | 720º/s | |||
Spessore del materiale di saldatura | ≤4mm | ≤6mm | ≤8mm | |
Requisiti del divario di saldatura | ≤0,3 mm | |||
Voltaggio | 380 V ± 10% | |||
Potere totale | ≤8KW | ≤10KW | ≤12KW | |
Peso lordo | 200 kg | |||
Osservazioni: può essere personalizzato in base alle esigenze dei clienti | ||||
Confronto della saldatura laser e della saldatura tradizionale
Metodo di saldatura | Zona interessata al calore | Deformazione termica | Qualità della saldatura | Se aggiungere saldatura | Ambiente di saldatura |
Saldatura laser | Più piccola | Più piccola | Meglio | No | Nessun requisito speciale (tranne che per industrie speciali) |
Brasatura | Generale | Generale | Generale | sì | Riscaldamento complessivo |
Saldatura ad arco argon | Più grandi | Più grandi | Generale | sì | Hanno bisogno di elettrodi |
Saldatura di resistenza | Più grandi | Più grandi | Generale | No | Hanno bisogno di elettrodi |
Saldatura ad arco plasmatico | Generale | Generale | Generale | sì | Hanno bisogno di elettrodi |
Saldatura del fascio di elettroni | Più piccola | Più piccola | Meglio | No | Vuoto |
Laser Saldatura Velocità
Collimating Lunghezza focale ： 150mm Focus Lunghezza ： 250mm Diametro della fibra ： 50μm Gas di protezione ＞ 15L/min | ||||
No. | Materiale | Potenza di uscita | Penetrazione （mm） | Velocità （m/min） |
1 |
Acciaio inossidabile | 500 | 1.5 | 0.85 |
2 | 500 | 1 | 2.55 | |
3 | 500 | 0.5 | 6.8 | |
4 | 750 | 2.5 | 0.85 | |
5 | 750 | 2 | 2.55 | |
6 | 750 | 1.5 | 2.17 | |
7 | 750 | 1 | 6.8 | |
8 | 1000 | 0.5 | 8.5 | |
9 | 1000 | 3 | 0.85 | |
10 | 1000 | 2.5 | 2.55 | |
11 | 1000 | 2 | 3.4 | |
12 | 1000 | 1.5 | 5.1 | |
13 | 1000 | 0.5 | 12.75 | |
14 |
Acciaio al carbonio (basso) | 500 | 1 | 1.28 |
15 | 500 | 0.5 | 5.1 | |
16 | 750 | 2 | 0.85 | |
17 | 750 | 1.5 | 2.55 | |
18 | 750 | 1 | 5.95 | |
19 | 750 | 0.5 | 7.62 | |
20 | 1000 | 2.5 | 0.85 | |
21 | 1000 | 2 | 2.55 | |
22 | 1000 | 1.5 | 4.25 | |
23 | 1000 | 1 | 6.8 | |
24 | 1000 | 0.5 | 11.05 | |
25 |
Alluminio | 500 | 1 | 0.85 |
26 | 750 | 1 | 1.7 | |
27 | 1000 | 1 | 3.4 | |
28 | 1000 | 2 | 0.85 | |
29 | Rame | 1000 | 0.3 | 1.7 |
Dettagli della saldatura laser robot:
| Laser JPT Utilizziamo laser a fibra avanzati con una durata di oltre 10 w, un basso consumo di energia, un basso tasso di fallimento, fibra flessibile fino a 10-15 m, saldatura esterna flessibile e conveniente, dotata di uno strato di protezione dura. |
| Testa di saldatura professionale WSX 1. Questa testa di saldatura presenta forti vantaggi nelle applicazioni di saldatura in lega in lega di alluminio ed è una testa di saldatura economica. 2. La testa di saldatura utilizza un motore per guidare l'obiettivo vibrante dell'asse x, y, con una varietà di modalità di oscillazione e la saldatura altalena consente al pezzo di avere saldature irregolari, lacune più grandi e altri parametri di elaborazione, che possono migliorare significativamente la saldatura qualità. 3. La struttura interna della testa di saldatura è completamente sigillata, il che può impedire alla parte ottica di essere inquinata dalla polvere. 4. La lente protettiva adotta una struttura del tipo di cassetto, che è facile da sostituire. 5. Può essere dotato di vari laser con connettori QBH. |
|

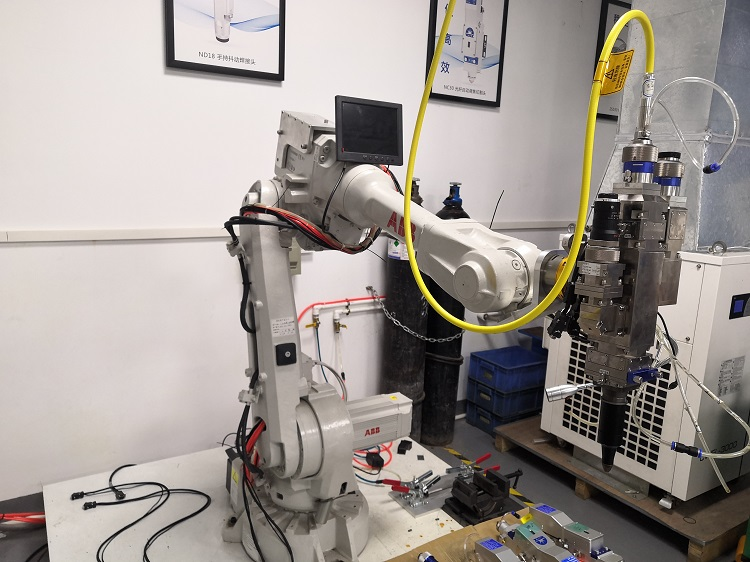

ROBOT LINKAGE SIGASSIIl collegamento a sei assi del robot può facilmente realizzare la saldatura di pezzi tridimensionali. Con un banco da lavoro per utensili e collegamenti speciali, può realizzare una saldatura completamente automatica con un serraggio. |
| Tavolo di saldatura mobile multi-asse L'intera macchina è progettata con una piastra di alluminio spessa e la struttura è ferma Accuratezza di posizionamento elevato e risposta sensibile Non è necessario spostare manualmente il prodotto, la saldatura automatica, facile da usare |
Caratteristiche di saldatura laser robotica:
1. Il robot ha un collegamento a sei assi, una precisione di posizionamento elevato, un ampio intervallo di elaborazione e una facile saldatura di pezzi tridimensionali.
2. Rispetto alla tradizionale saldatura ad arco argon, la velocità di saldatura laser è aumentata di 5-10 volte e il consumo di energia e il consumo di materiali di consumo sono più bassi e la qualità della saldatura è molto stabile.
3. L'area di saldatura interessata a calore è più piccola, il che può garantire meglio la qualità dei prodotti di saldatura.
4. La saldatura laser robot ha una buona adattabilità alle dimensioni e alla forma dei materiali di saldatura e delle parti di saldatura e può realizzare il controllo automatico e la saldatura a distanza;
5. Questa workstation è molto flessibile e può saldare i pezzi tridimensionali curvi o di forma speciale. Con speciali strumenti e workage di collegamento, può realizzare una saldatura completamente automatica con un serraggio.
6. La saldatura laser ha meno fumi e polvere, meno radiazioni ed è più ecologica e più sicura.
7. Dotato di un sistema di localizzazione della saldatura senza contatto per rilevare e correggere la deviazione della cucitura di saldatura in tempo reale per garantire che si ottenga la cucitura di saldatura qualificata.
Applicazione robot di saldatura laser in fibra industriale 3D:
Adatto per la saldatura di acciaio inossidabile, lamiera di ferro, alluminio, rame, lega, acciaio, materiali equivalenti a diamanti o materiali diversi, armadi, cucine, ascensori delle scale, scaffali, forni, porte in acciaio inossidabile e guardia di distribuzione Altre industrie.
